自作CNCに1064nm赤外線レーザーで金属刻印｜GRBL設定変更（$32=1）とLightBurn素材テスト【自作CNC第8回】

自作CNCシリーズ 第8回

はじめに：自作CNCをレーザー加工機にする

こんにちは！ニンジンです🥕

構想からコツコツ進めてきたDIY CNCマシンの製作も大詰めです。今回は第8回として、ついに自作CNCに加工機（1064nm赤外線レーザーモジュール）を搭載し、アルミ板への金属刻印テストまでを行います。

この記事を読めば、CNCのレーザー化に必要な配線、GRBLの必須パラメータ設定（$32=1 ほか）、最初のテスト照射、そして制御ソフト（LightBurn／LaserGRBL）の選び方までが分かります。自作CNCの加工機選びで迷っている方の参考になれば嬉しいです。

1064nm赤外線レーザーモジュール（LASER TREE）の選定理由と安全対策

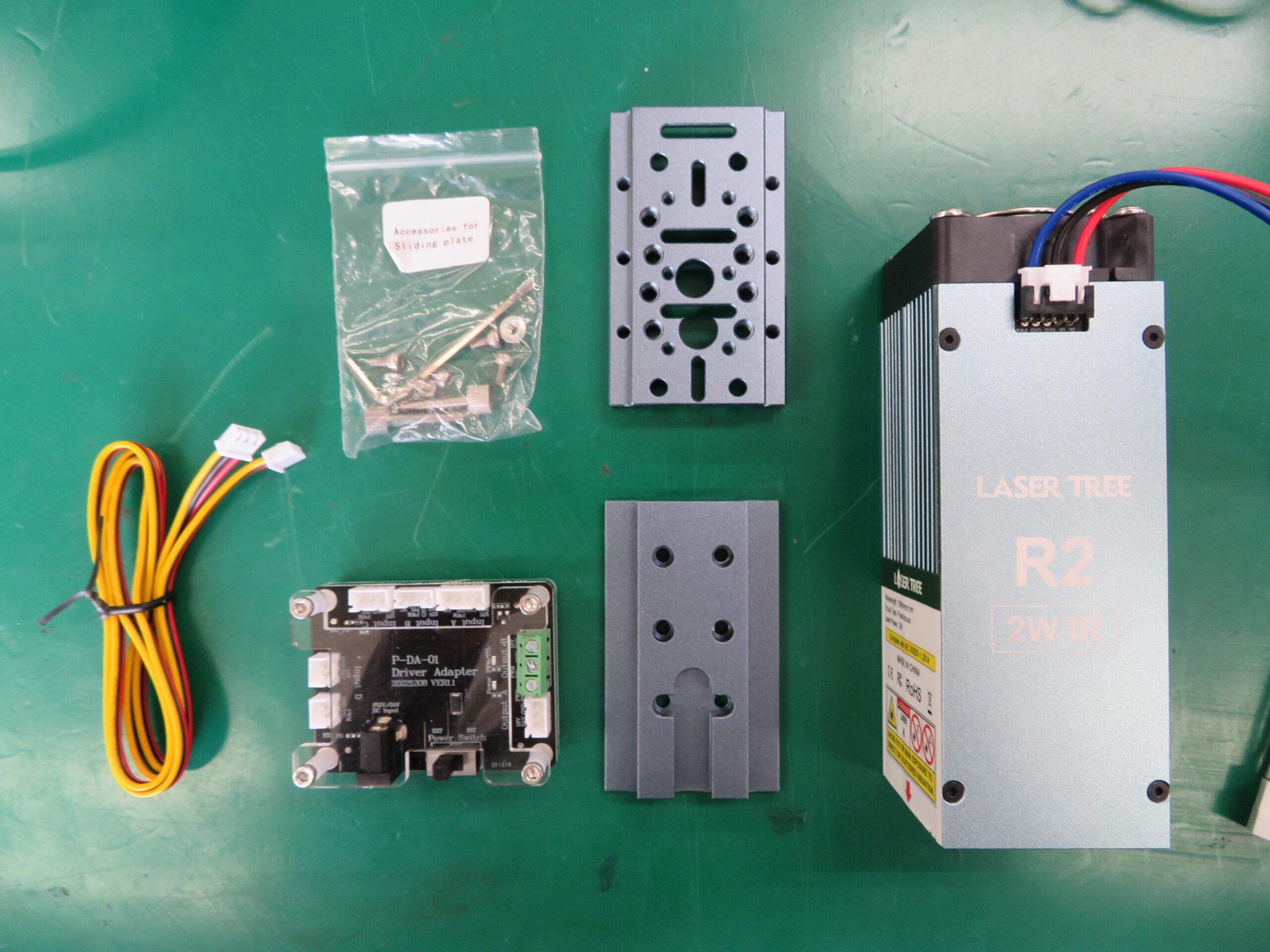

今回購入したモジュールはこちらです。

• メーカー：LASER TREE
• 型番：2W 1064nm infrared Laser Module

構成：レーザーモジュール本体／ドライバー基板（P-DA-01）／接続ケーブル／マウント用Sliding Plateとネジ一式

なぜ「1064nmの赤外線レーザー」を選んだのか

自作アルミフレームCNCの剛性を考えると、物理的な抵抗がかかるスピンドル切削より、非接触のレーザーをメイン加工機にすると決めていました。迷ったのは次の2択です。

• 450nm ブルーダイオードレーザー：木材・革・紙など有機物への吸収率が高く、切断や焦がし刻印に最適。ただし金属は光を反射するため、そのままでは刻印できず専用マーキング剤が必要
• 1064nm 赤外線レーザー：金属（鉄・ステンレス・アルミ）や不透明プラスチックへの吸収率が極めて高く、ダイレクトに高精細なマーキングが可能。一方、木材などの有機物は光が透過して焦げ目をつけにくい

今回は「プラスチックケースやアルミパネルに直接刻印したい」という目的があったため、1064nmを選びました。

⚠️ レーザーの安全対策について

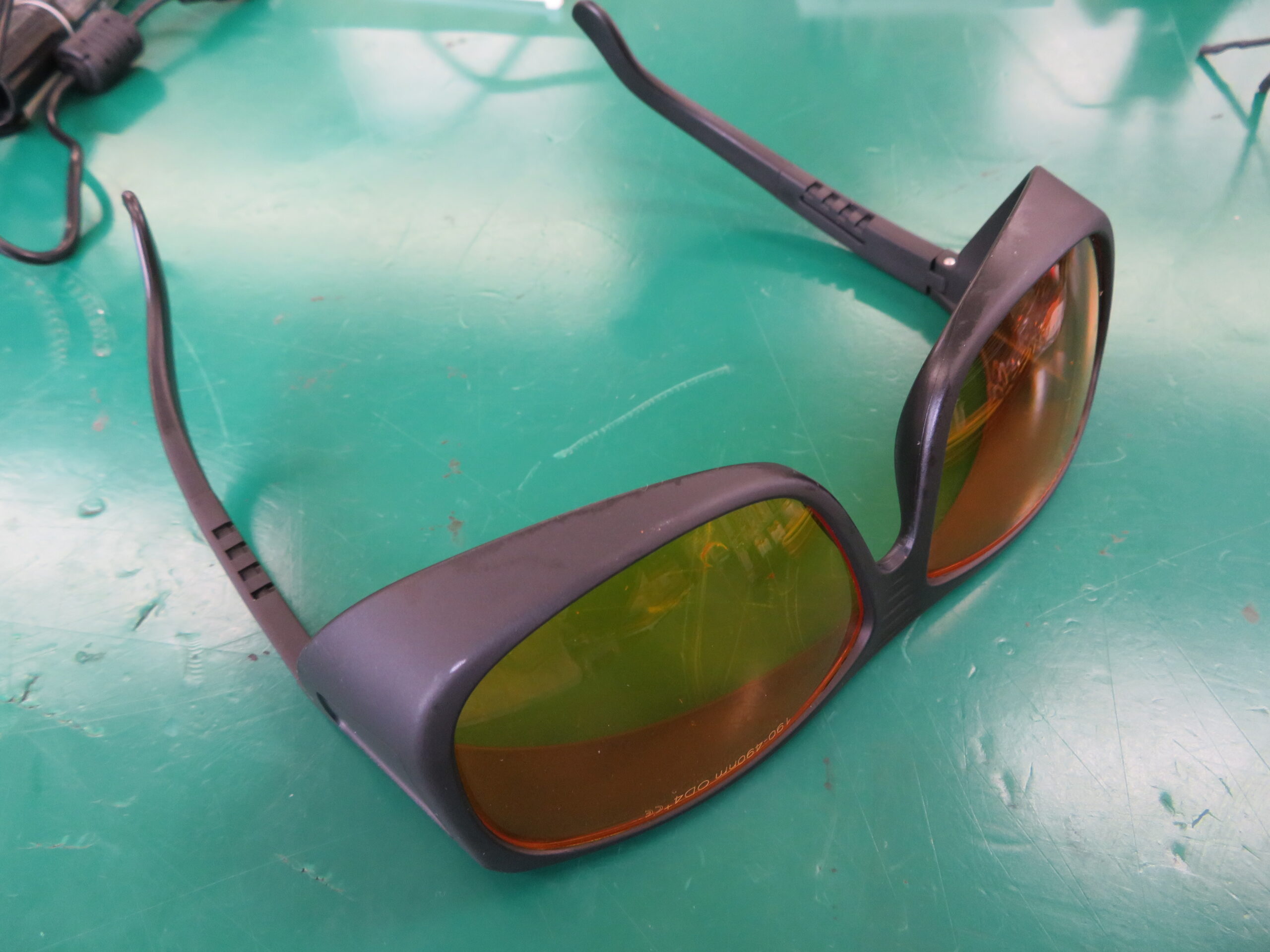

1064nm（赤外線）のレーザー光は人間の目に全く見えません。反射光が目に入っても「まぶしい」と感じず、気づかないうちに網膜を損傷する危険があります。本記事のテストは、必ず1064nmの波長に対応した専用保護メガネ（OD4+やOD6+など）を着用し、安全に配慮した環境で行っています。導入する方は絶対に対策を怠らないでください。

自作CNCへのレーザーマウント・配線・GRBL設定

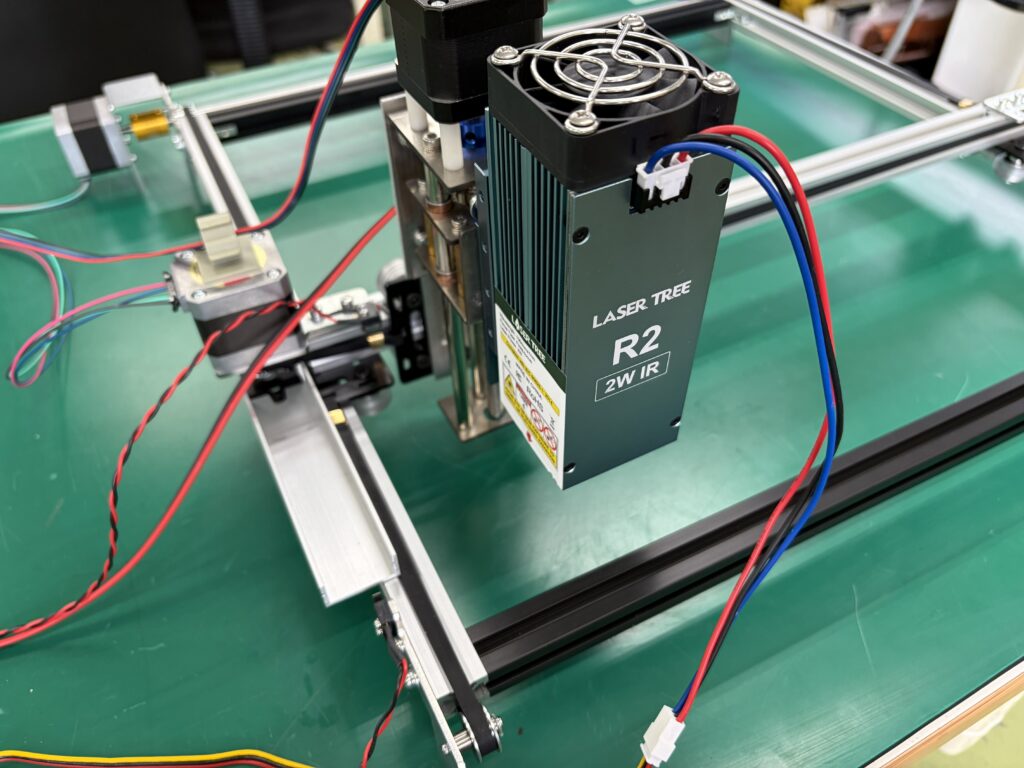

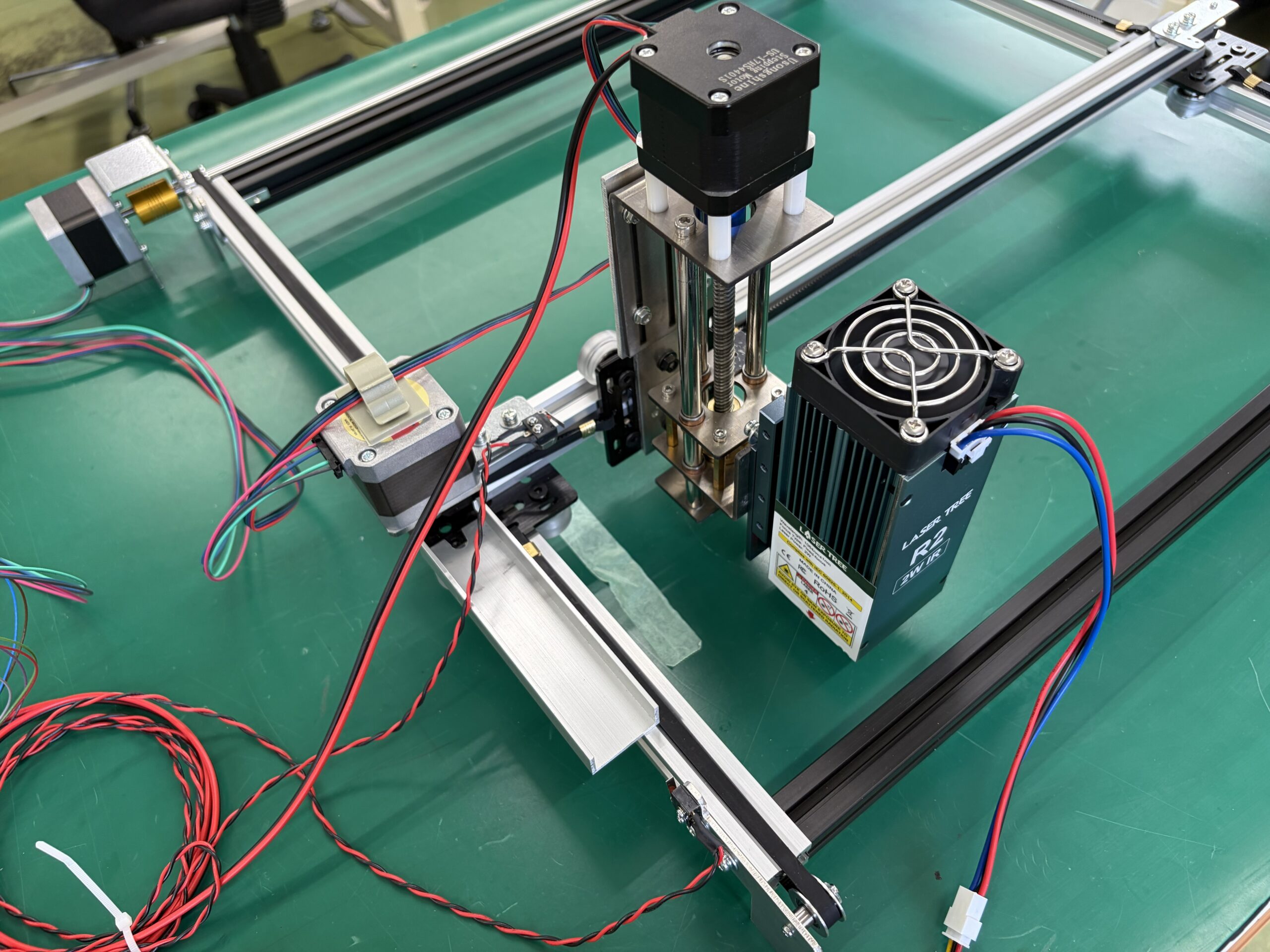

付属のSliding Plateを使ってCNCに搭載します。実際にマウントすると、現状のアルミフレーム筐体ではレーザーヘッドの重量や高速移動時の振動に対して剛性が少し足りないと感じました。この点は別の回で筐体の剛性アップを検討します。

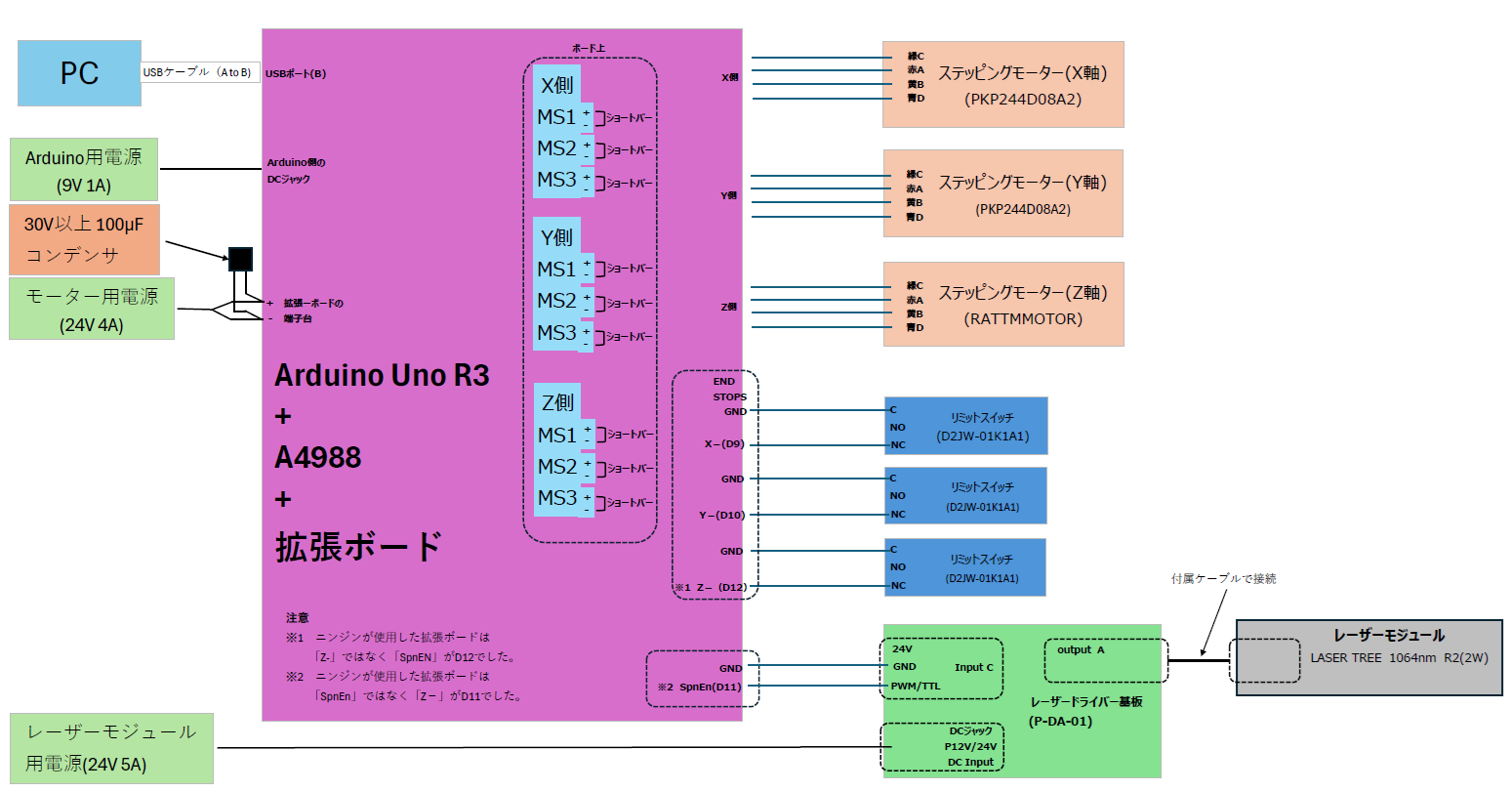

配線（結線）

配線はシンプルです。

• 電源：レーザー用に24V 5Aをドライバー基板のDCジャックから供給
• 信号線：Input Cコネクタの「PWM/TTL」⇔ ArduinoのD11ピン、「GND」⇔ ArduinoのGND
• モジュール：ドライバー基板とレーザーモジュールを付属ケーブルで接続

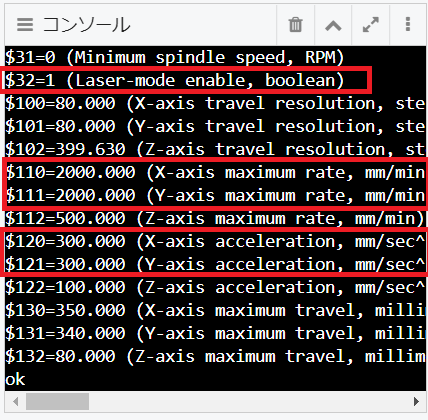

GRBL（CNCjs）の設定変更

• $32=1（レーザーモード有効化）：最も重要。移動時の自動消灯や移動速度に合わせた出力調整に切り替わる
• $30=1000：出力100%を S=1000 として扱う
• $120=300 / $121=300（加速度）：塗りつぶし（ラスター刻印）でヘッドが高速往復するため、脱調しない範囲で引き上げ
• $110=2000 / $111=2000（最大速度）：刻印速度自体は100〜500mm/min程度だが、非照射時の空送りを速くして作業時間を短縮

アルミ板へのレーザーテスト照射とGコード制御

記念すべき一発目として、20mm角の四角形（□）を描きます。

• 対象物：アルミ板材 A1100（黒色塗装）
• スピード：500 mm/min
• レーザー出力：20%（S200）

; --- 20x20mm レーザーテスト用Gコード ---
; サイズ: 20mm x 20mm
; 速度: 500 mm/min (F500)
; 出力: 20% (S200) ※最大1000の場合

G21         ; 単位をミリメートルに設定
G90         ; 絶対座標モードに設定
G0 X0 Y0    ; 原点(左下)へ高速移動（レーザーOFF状態）

M4 S200     ; レーザーON（ダイナミックモード）、出力200
G1 X20 Y0 F500 ; [1] 下側の線を描画
G1 X20 Y20     ; [2] 右側の線を描画
G1 X0 Y20      ; [3] 上側の線を描画
G1 X0 Y0       ; [4] 左側の線を描画（原点に戻る）

M5          ; レーザーOFF
G0 X0 Y0    ; 念のため原点へ復帰

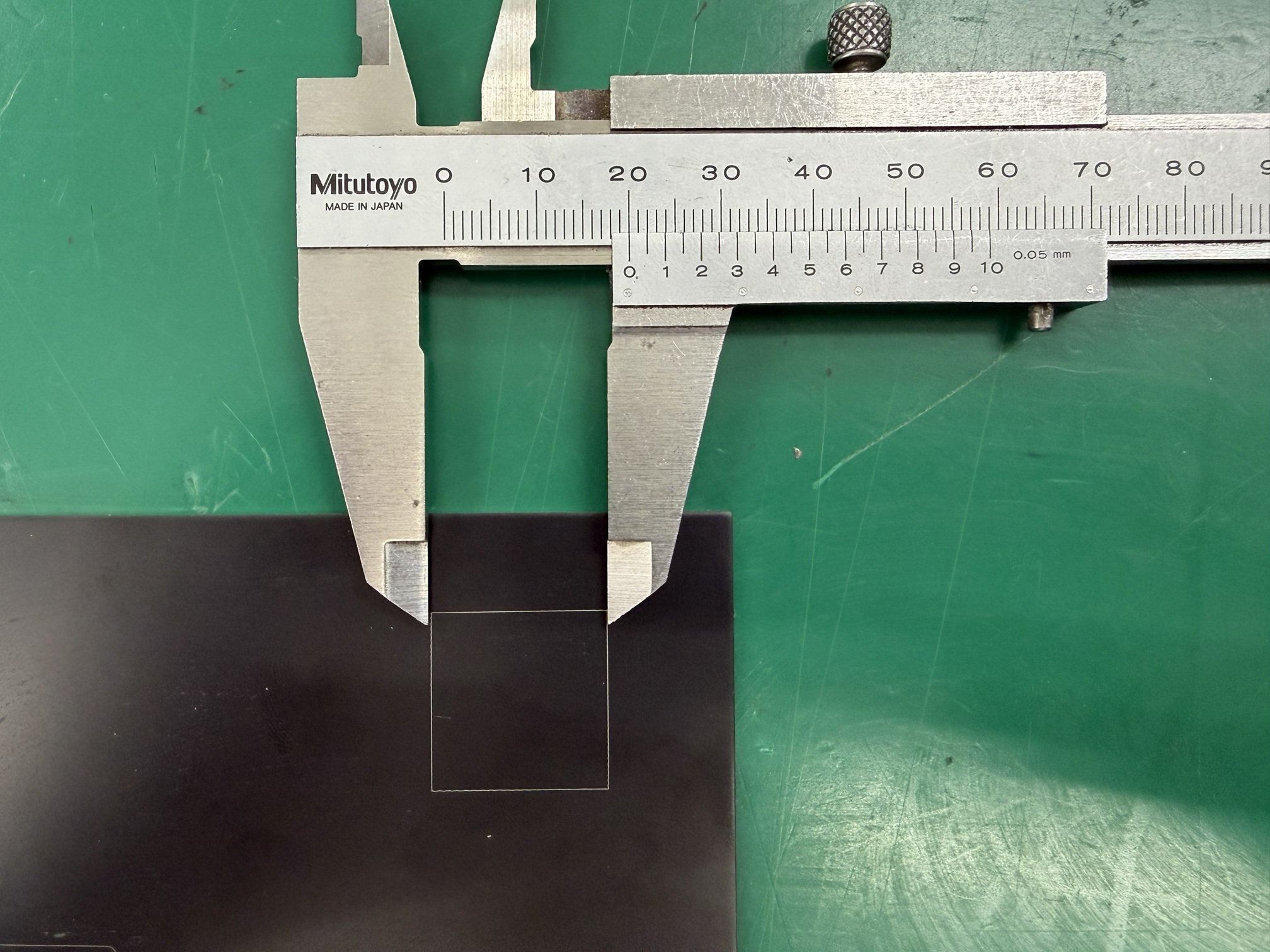

結果は見事、綺麗に20mmの□を描けました。黒色塗装には非常によく反応します。

レーザー制御ソフトの選定：LightBurn（有料）とLaserGRBL（無料）

今後の運用に向け、IllustratorやCADのデータからGコード化するCAMソフトを探しました。定番の「LightBurn（有料・30日体験あり）」と「LaserGRBL（無料）」の両方を試しました。

結論として LightBurn を採用しました。有料ソフトだけあって直感的で、Illustrator・CAD・画像データからのGコード化がしやすかったです。

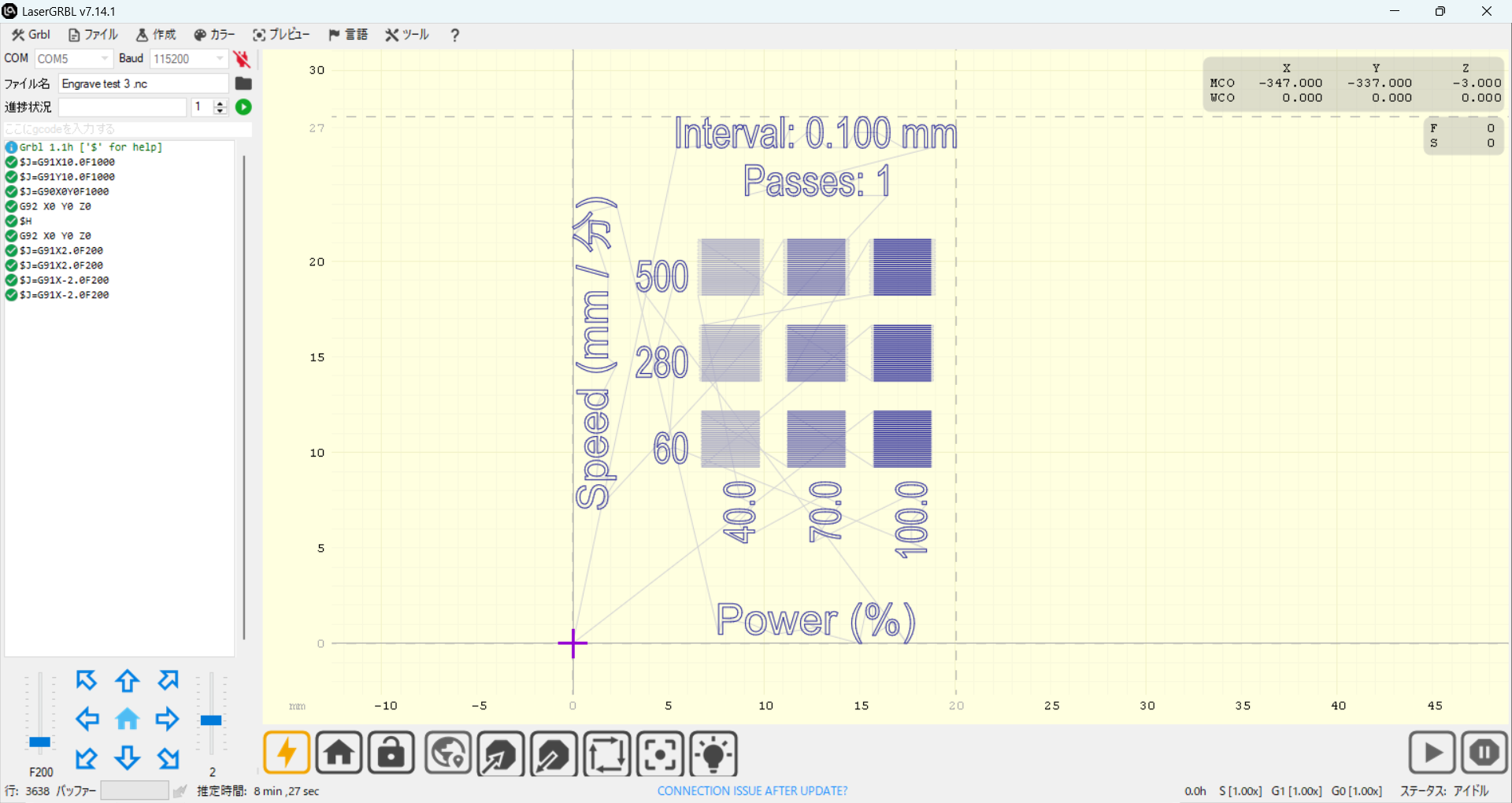

LaserGRBLは当初「CADデータの原点を別の位置に移せない」と悩みましたが、インポート設定の「オフセット X / Y」に数値を入れれば変更可能でした。ただ、画面上でマウスで直感的に配置できるLightBurnの方が楽だと感じています。

LightBurnの素材テストを自作CNC向けにカスタムする

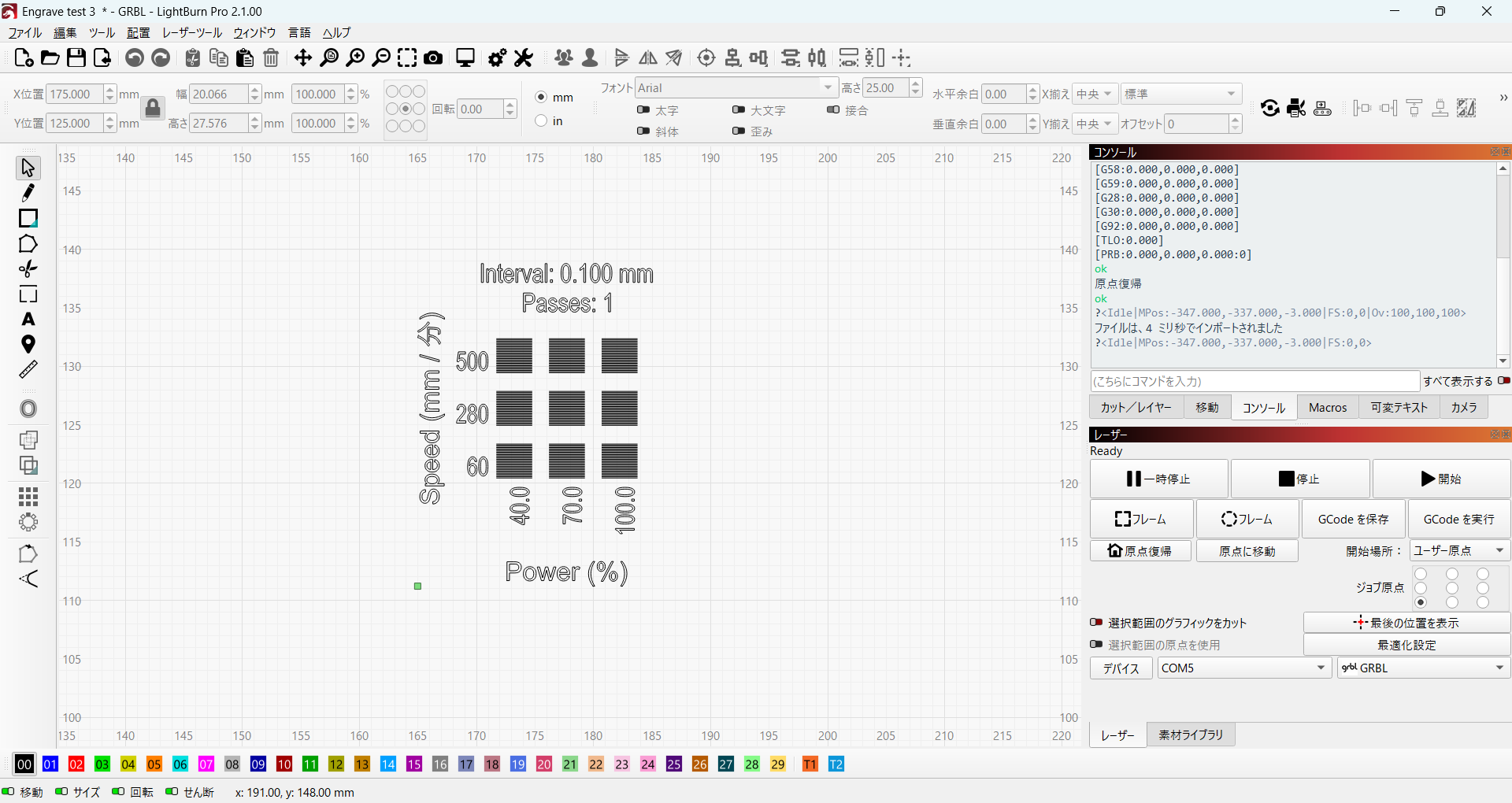

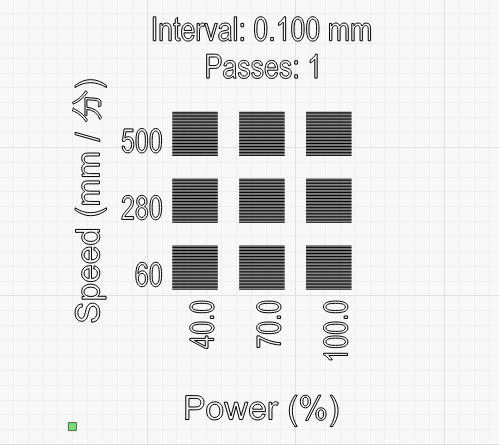

LightBurnには、材質・速度・出力の違いで出る品質差をマトリックスで表現する「素材テスト」機能があります。アルミ板で試しました。

簡易的に3×3のマトリックスで実施しました。

• スピード：60 / 280 / 500 mm/min
• 出力：40% / 70% / 100%

注意点：LightBurnの素材テストは、マトリックス横に描くパラメータ数字の描画速度が 1800 mm/min に設定されており、自作CNCのアルミフレームの剛性では振動が厳しかったです。そのため素材テストを一度Gコード化し、速度と出力をカスタムしてから実行しました。

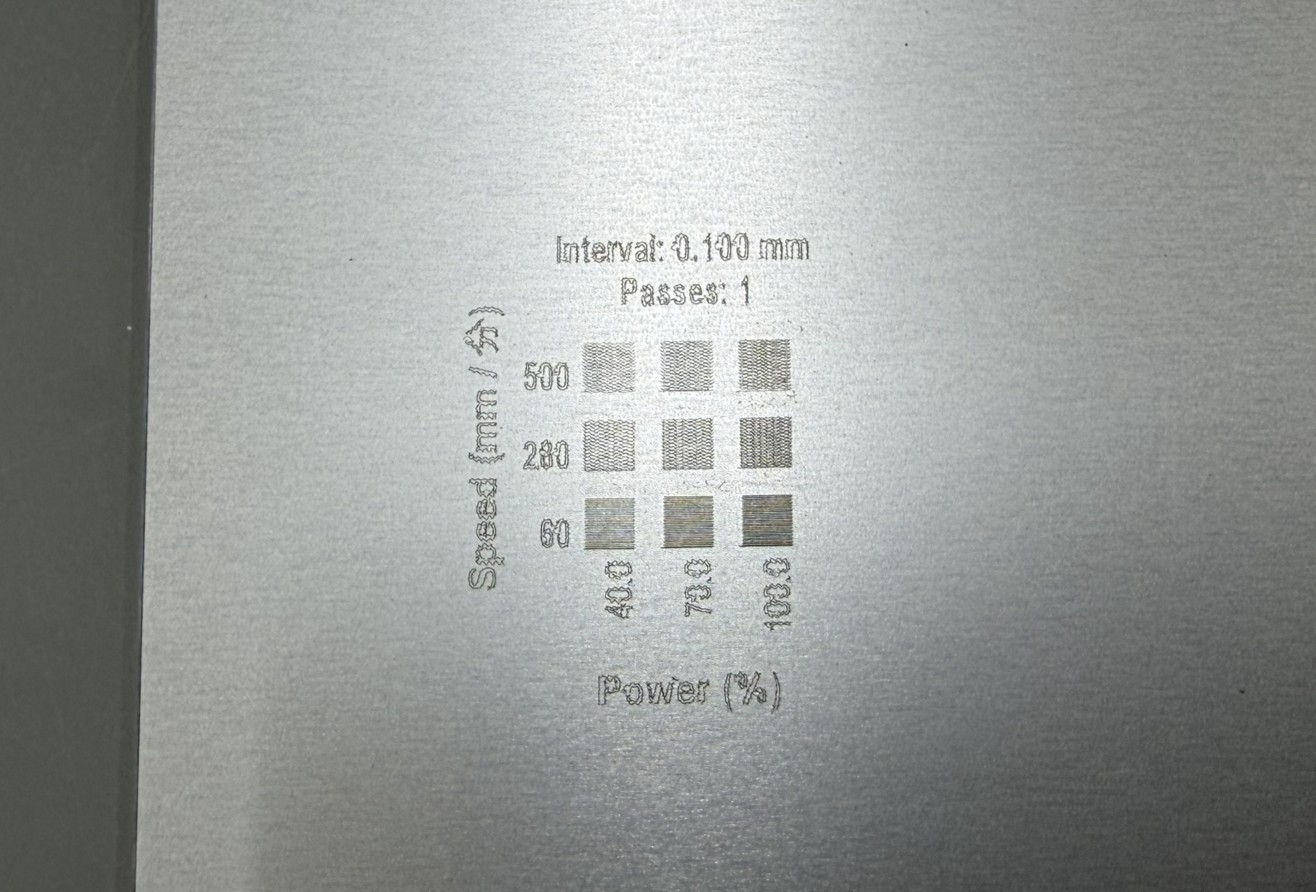

結果を見ると、スピード 500 mm/min までは実用レベルで運用できそうです。

まとめと次回予告：全体像（部品構成・結線・ソフト）の公開へ

無事に自作CNCへ加工機（レーザーモジュール）を取り付け、動作させることができました。初期構想から半年、思い描いたものを出力できるところまで漕ぎつけました。

次回は、ここまで作り上げた自作CNCの「部品構成」「結線」「ソフトウェア」まで全体像を公開する予定です。
